Produktbeschreibung
Spectran V6 ECO
9 kHz - 6 GHz 16 Bit USB Echtzeit-Spektrumanalysator & Signalgenerator

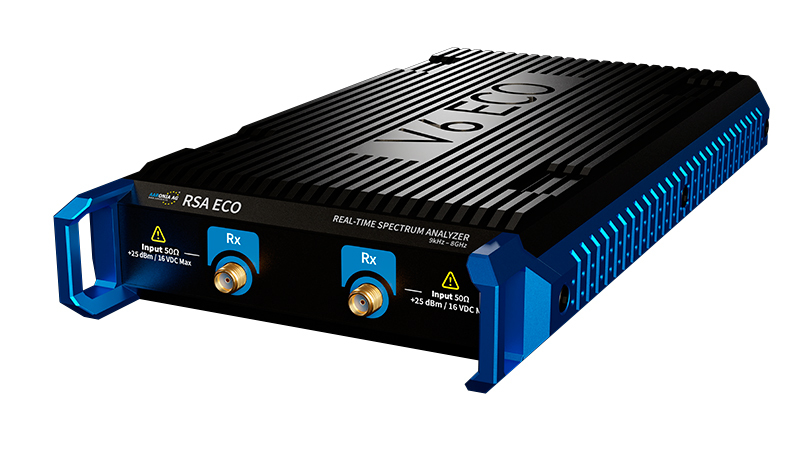

Aaronias neuester Hochleistungs-LowCost-Echtzeit-Spektrum-Analysator SPECTRAN® V6 ECO ist mit einer Echtzeitbandbreite von 2x44MHz bei 16 bit ausgestattet.
Die kompakte Bauform des Aluminiumgehäuse von gerade einmal 210 x 115 x 30 mm (850g) benötigt nur wenig Platz im Labor und ist durch den geringen Strombedarf auch ideal für mobile Anwendungen (Laptop) geeignet.
Er ist als Spectrum Analyzer RX sowie Dual RX und als RX + TX Version erhältlich
Der Schnellste:
Einen vollständigen Scan von 6GHz schafft der V6-ECO in unter 2ms, was einer Sweep-Geschwindigkeit von 3 THz/s (Option) entspricht. Die Messdaten werden per USB3.x Schnittstelle als I/Q-Rohdaten oder FFT-Daten übertragen.
Verfügt der eingesetzte Rechner über die USB-PD-Funktionalität, so kann sogar der Einsatz des mitgelieferten Netzteils eingespart werden; es ist nur ein USB-Verbindungskabel notwendig.

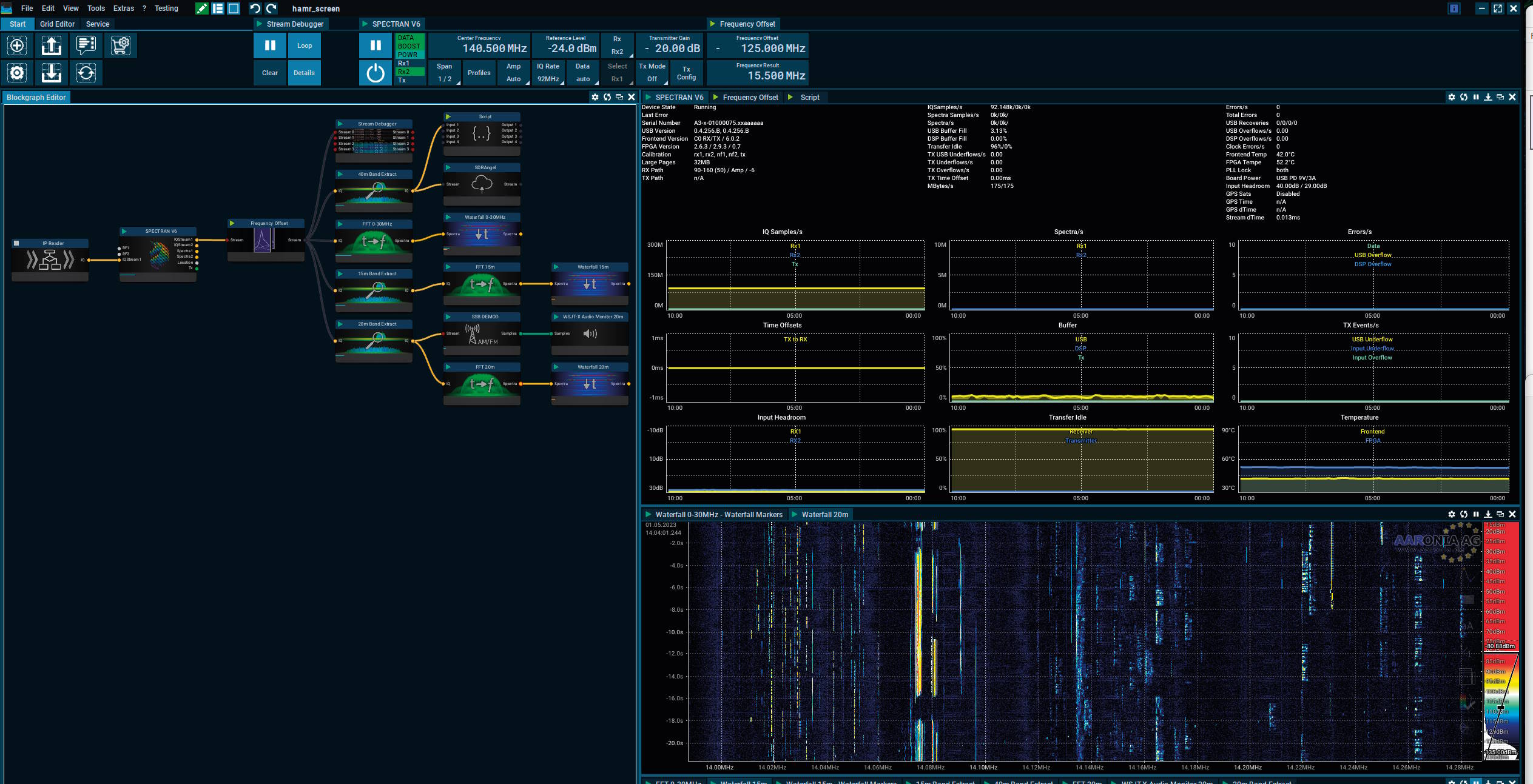

Die mitgelieferte, modulare Software „RTSA-Suite PRO“ beinhaltet bereits in der Basisversion über 20 Maßeinheiten und 5 Detektoren, darunter AVG und QPEAK. Ebenso sind Schnittstellen zu beliebten Programmen wie MATLAB, GNU-Radio oder SDRangel vorhanden. Darüber hinaus verfügt sie über eine Vielzahl einzigartiger Darstellungsmöglichkeiten, welche jederzeit über entsprechende Lizenzkeys erweitert werden können.
Technische Daten:
- 2x44 MHz IQ Bandbreite (o. Tx, Dual Receiver bei 44 MHz IQ RTBW)
- 3 THz/s Sweep Speed
- -170dBm DANL/Hz (4dB NF)
- 16-Bit ADC

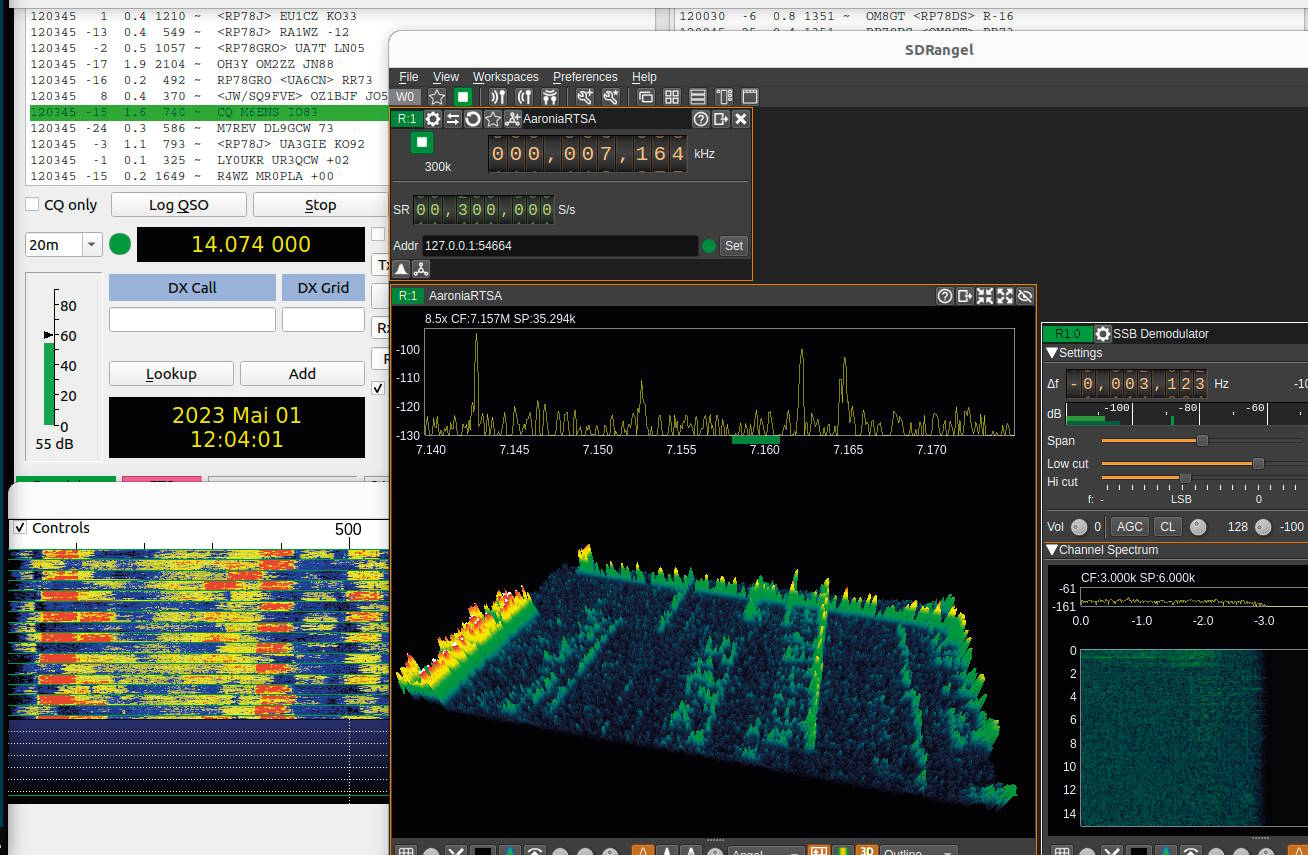

- SDR Schnittstellen z.B. zu GNU Radio, SDRangel & MATLAB®
Versionen: (Bitte bei Bestellung beachten)
- RX Version: Spectran V6 ECO 100XA-6: 6GHz, Rx 44 MHz 1 Rx, Spectrumanalyzer / SDR (2 x 44MHz RTBW)
- RX + TX Version: Spectran V6 ECO 150XA-6: 6GHz, RxTx 44 MHz 1 Rx + 1 Tx, 2 HF-Pfade - Spectrumanalyzer und Signalgenerator (2x44MHz RTBW)
- 2 x RX Version: Spectran V6 ECO 200XA-6: 6GHz, 2Rx 2x 44 MHz (dual LO) 2 Rx, 2 HF-Pfade - Dual Spectrum Analyzer (2x44MHz RTBW)
- Interner Vorverstärker
- Frequenzerweiterung 7,2 GHz
- Internes GPS
- OCXO Timebasis

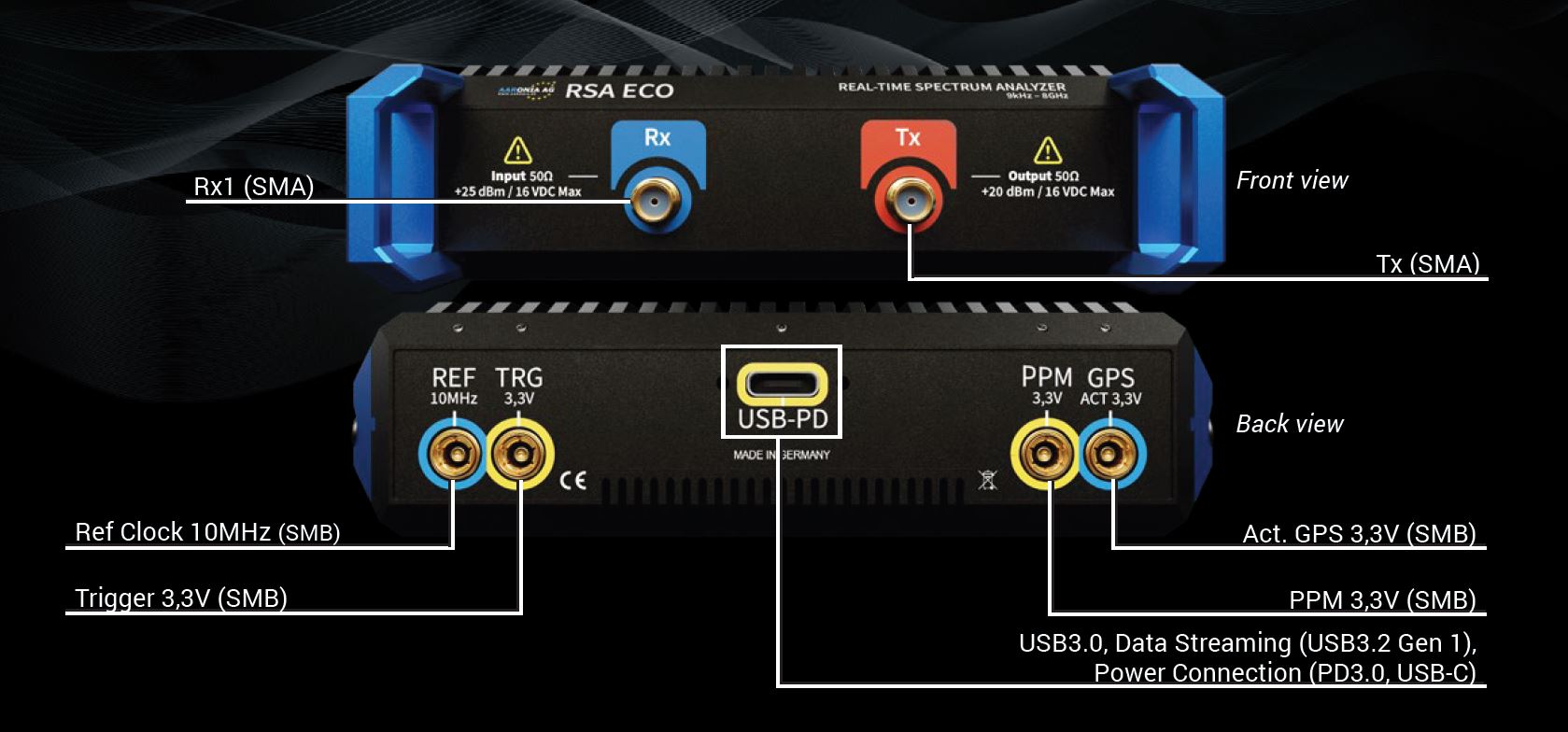

RSA-V6-ECO Anschlüsse:
- 1 x RX/TX (50 Ohm SMA)
- 2 x RX/TX (50 Ohm SMA) (optional)
- 1 x RX + 1 x TX (50 Ohm SMA) (optional)
- 1 x USB-C PD
- Frequency range: 9kHz to 6|7,2GHz
- Real-time bandwidth Rx: up to 88 (2 x 44) MHz via 1x USB
- Real-time bandwidth Tx: 44 MHz (optionally)
- Max. power Rx: +23 dBm
- Max. power Tx: +20 dBm
- DANL: (internal pre-amp on) Typ. -170 dBm/Hz
- Amplitude accuracy (typ.): Typ. +/- 0,5 dB (compensated by FIR filter)
- USB streaming connection: 1x USB 3.1 or 3.2 PD
- Frequency reference accuracy: 0,5 ppm (5 ppb via OCXO option)
- RBW: (resolution bandwidth) 62 mHz to 200 MHz
- Measurement units: Over 20 (e.g. dBm, dBμV, V/m, A/m, W/m², dBμV/m, W/cm²)
- Detector: Min, Max, AVG, Peak, QPeak
- Attenuator: range 50 dB / 70 dB (0,5 dB steps)
- Traces: Over 20 (e.g. ACT, AVG, MAX, MIN, QPEAK)
- Measurement modes: True IQ or Power/Frequency data
- Trigger: Cursor, Measurement, Density
- ADC: 2GSPS 16 Bit
- DAC: 2GSPS 14 Bit
- GPS: GPS/QZSS, GLONASS, BeiDou and Galileo (concurrent reception)
- GPS synchronisation: +/- 10ns timestamping in each data packet
- External Frequenc Reference Input: typ. 10MHz, 3,5VRMS into 50 Ohm (SMB-connector)
- DSP processing: 930 GMACs
- SDRAM: 2 GB
- RF connectors: SMA (Rx,Tx), SMB (Trigger, Refclock, GPS, PPM). All 50 Ohms.
- Temperature range: (operation) 0 °C to +50 °C (extended -40 to +75 °C)
- Dimensions: 210 x 115 x 30 mm
- Power: USB 3.2 Gen 1 Type-C PD 3.0
- Power consumption: Typical 10 W
- Country of origin: Germany
- Recommended calibration interval: 2 years
